오즈모 모바일2 고장, 배터리 충전이 안됨 자가수리방법

오즈모 모바일 2



먼저 오즈모 모바일 2는 친구에게 가끔 빌려 사용하는 짐벌이다. 짐벌이라는 명칭도 모르고 한때 유튜브를 시작해 볼까하다 관심을 가진 제품을 검색했다. 카메라쪽 업을 하고 있는 오즈모 모바일2 주인장에게 물어보니 마침 사용하지 않는 짐벌이 있다고 하여 빌려온 것이 바로 오즈모 모바일2이다. 물론 출시한지 오래된 스마트폰 짐벌이지만 없는것보다 있는 것이 좋기때문에 감사하게 받아왔다.

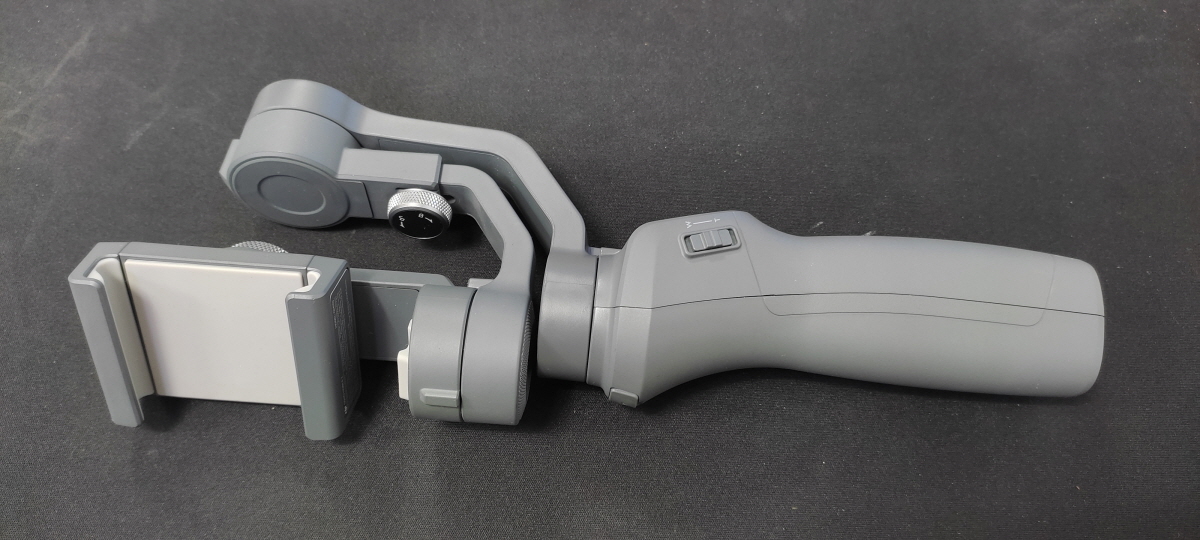

오즈모 모바일2



오즈모 모바일2는 이 친구에게 빌려 사용한 횟수가 2번째라 사용법은 잘 알고 있었다.

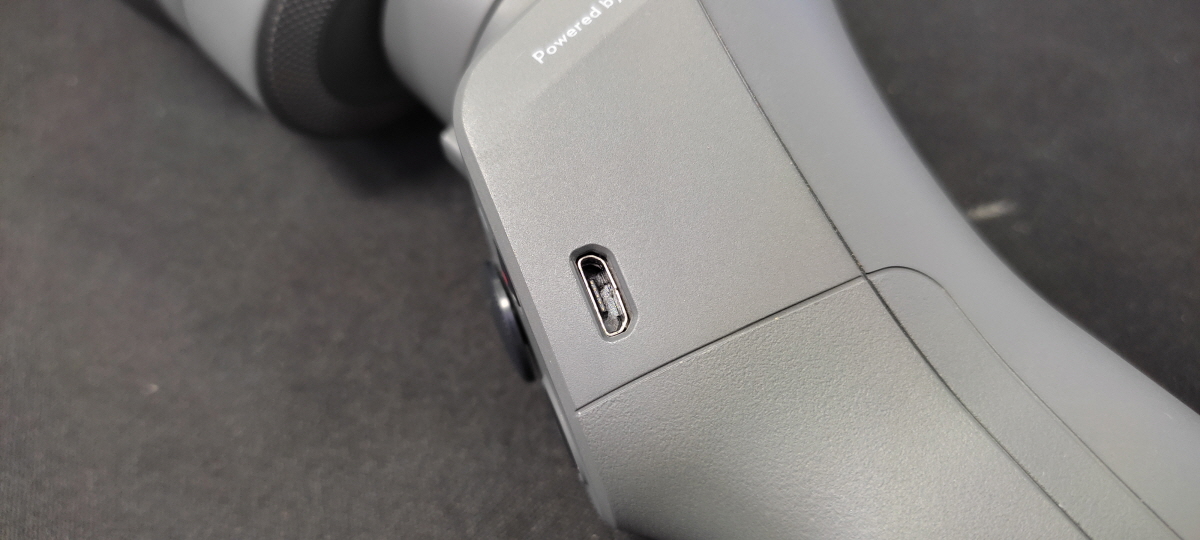

오즈모 모바일2 충전포트



빌려는 왔는데... 작동이 안 된다. 혹시 몰라 충전이 안 되는 있는 것이 아닌지 싶어 충전부터 해본다. 이상하게도 충전 시 점등되는 LED가 시간이 지나도 올라가지 않는다. 이유를 모르겠다.



















시간을 가지고 여유 있게 충전을 해보았다. 약 24시간을 충전을 했지만 여전히 LED는 변화가 없었다. 그래서 오즈모 모바일 2 짐벌 주인장에게 전화부터하고 오즈모 모바일2 배를 갈라 본다.



오즈모 모바일2 수리



수리 전 유튜브에서 오즈모 모바일 2 분리방법을 찾아본다. 아무리 찾아보았지만 정확한 정보의 영상은 찾을 수가 없었다. 여기서 포기할 필자가 아니기에... 무작정 손잡이 부분을 분리해본다. 필요한 도구는 역시나 필자 블로그(나같은마음)에서 자주 사용되는 사오미 정밀드라이버세트이다.



오즈모 모바일2 수리 시 준비물?



샤오미 정밀 드라이버 글은 아래의 글을 참고하면 좋겠다. 사용빈도나 낮아도 이런 공구는 하나씩 들고 있음 언제라도 사용이 된다.



샤오미 정밀드라이버 키트 세트 Wiha 개봉기 없는 게 없다!

샤오미 정밀드라이버 키트 세트 Wiha 개봉기 없는게 없다!

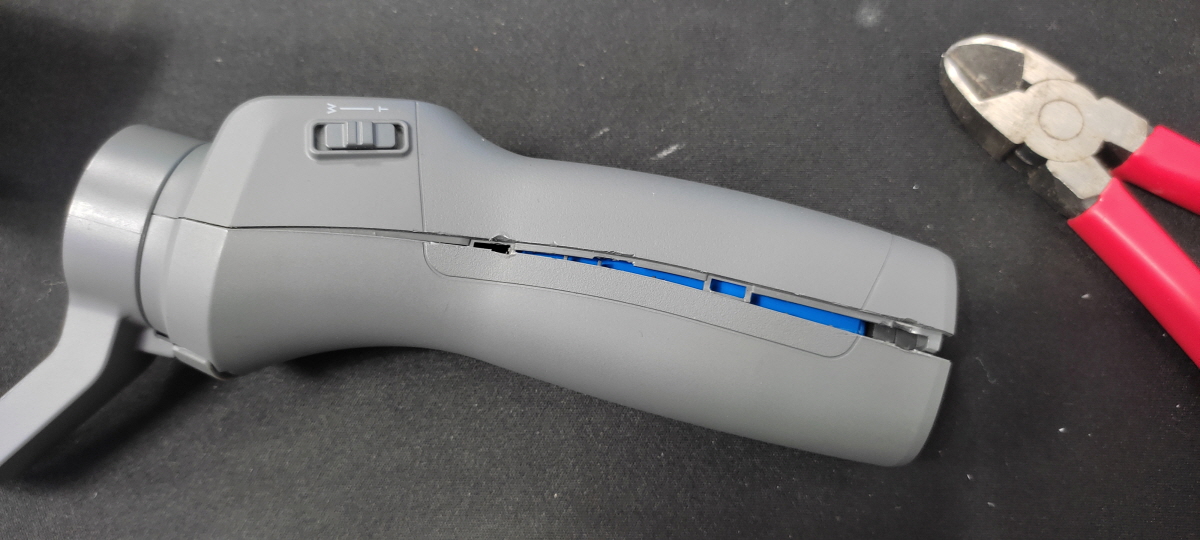

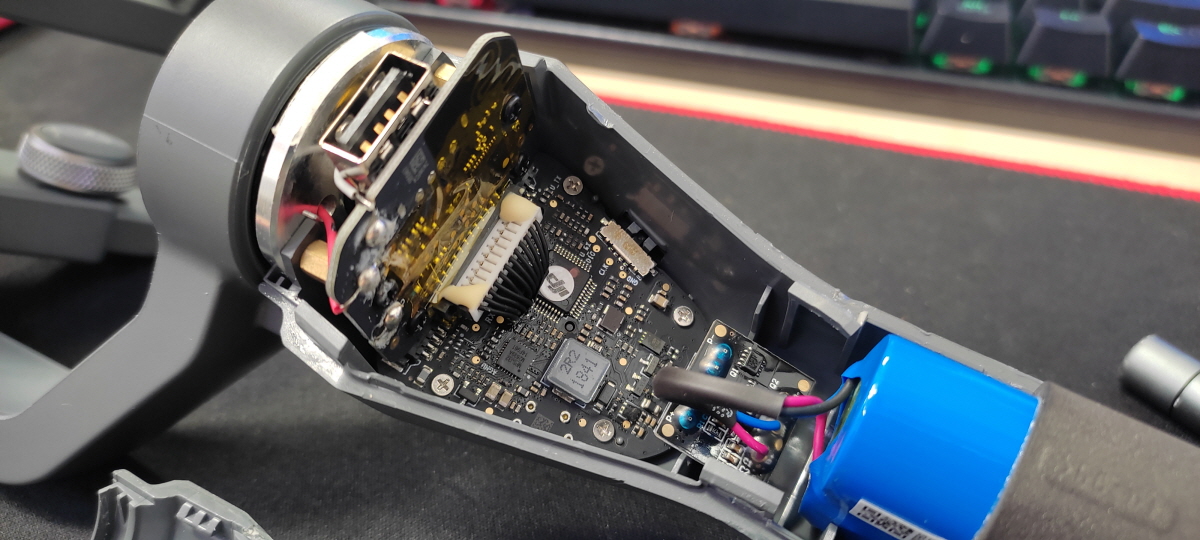

오즈모 모바일 2 손잡이 분리에 생각보다 많은 시간이 소요되었다. 하지만 분리해보니 예상한 대로 배터리가 손잡이에 있어 다행이다. 당연한 이야기이다.



오즈모 모바일2 배터리교환

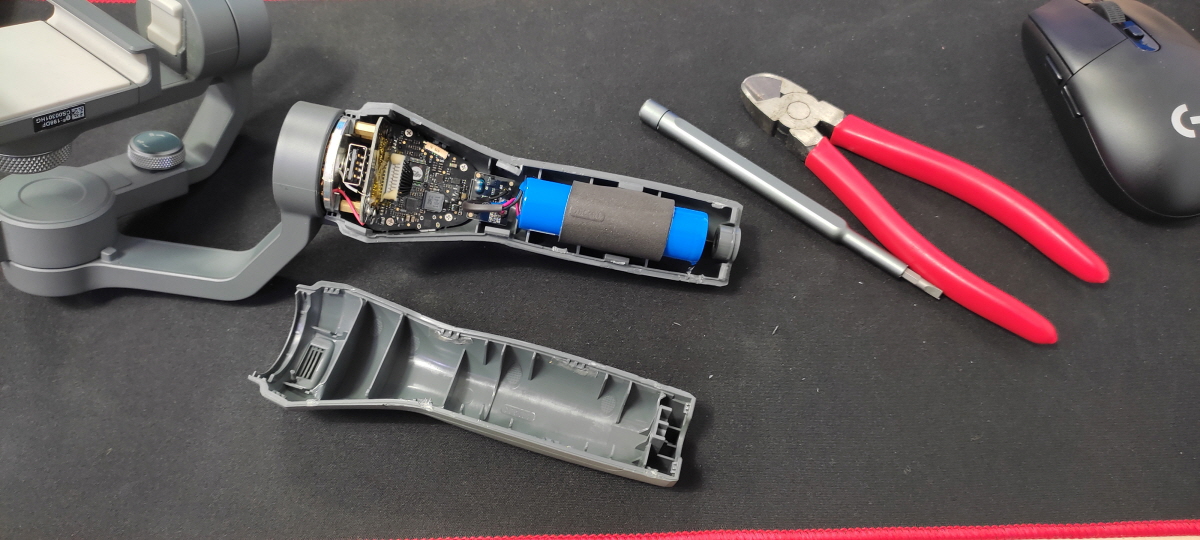

오즈모 모바일2 배터리를 분리하기 전에 어떤 구조로 되어 있는지 확인한다. 메인 기판에는 생각보다 많은 부품들이 내장되어 있고 가장 중요한 짐벌 축은 모아도 이해가 잘 안 된다. 오늘의 수리 부분은 배터리이니 배터리에 연결된 전선들을 꼼꼼하게 체크해본다.





내장된 배터리는 18650이다.

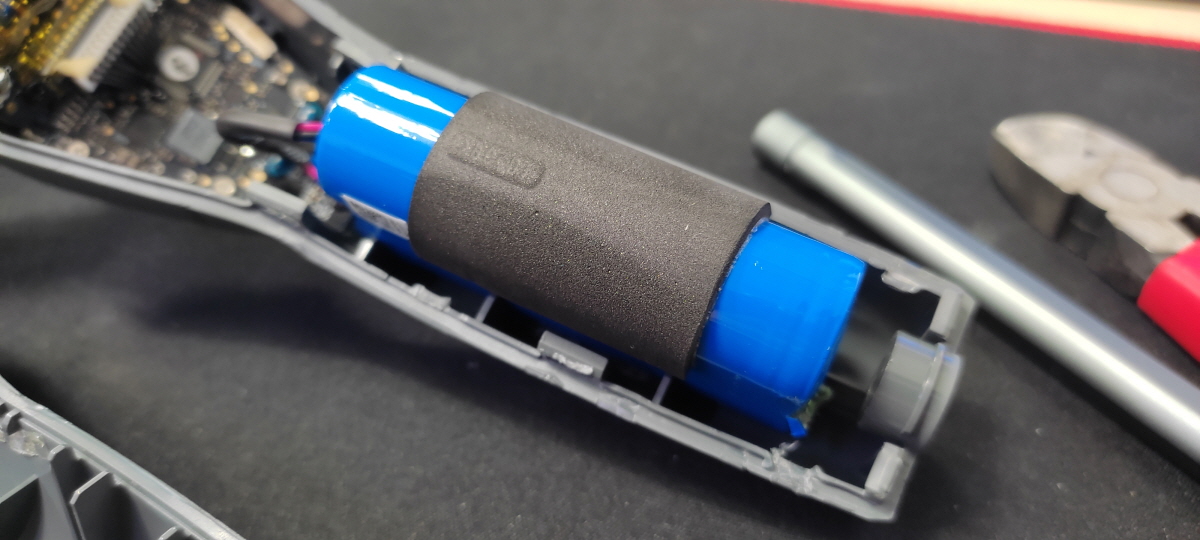

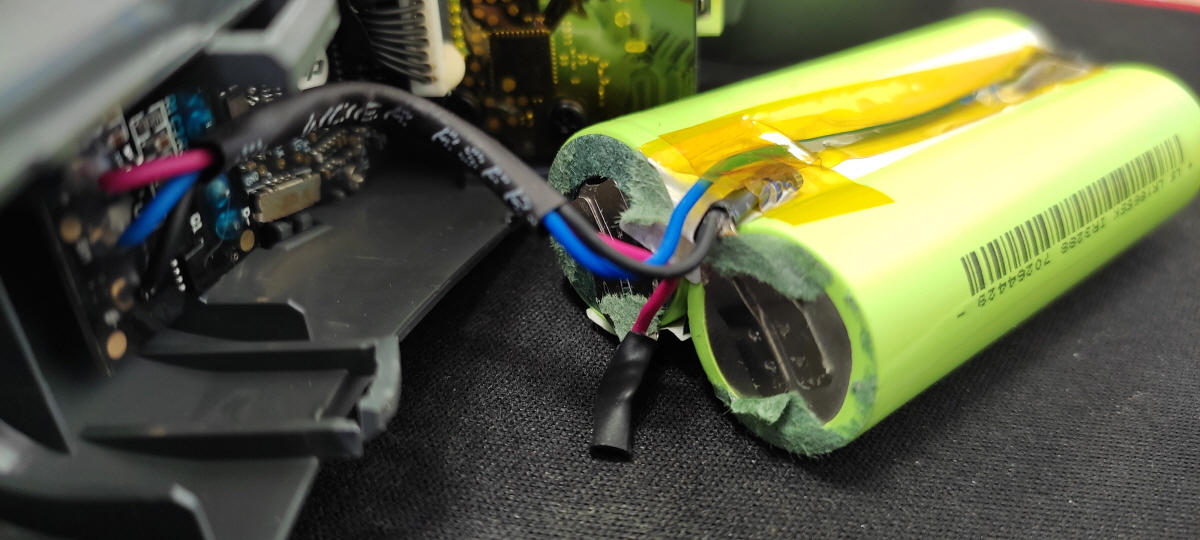

배터리 충전을 방지하기 위해 많은 스펀지 스티커가 배터리에 달려있다.

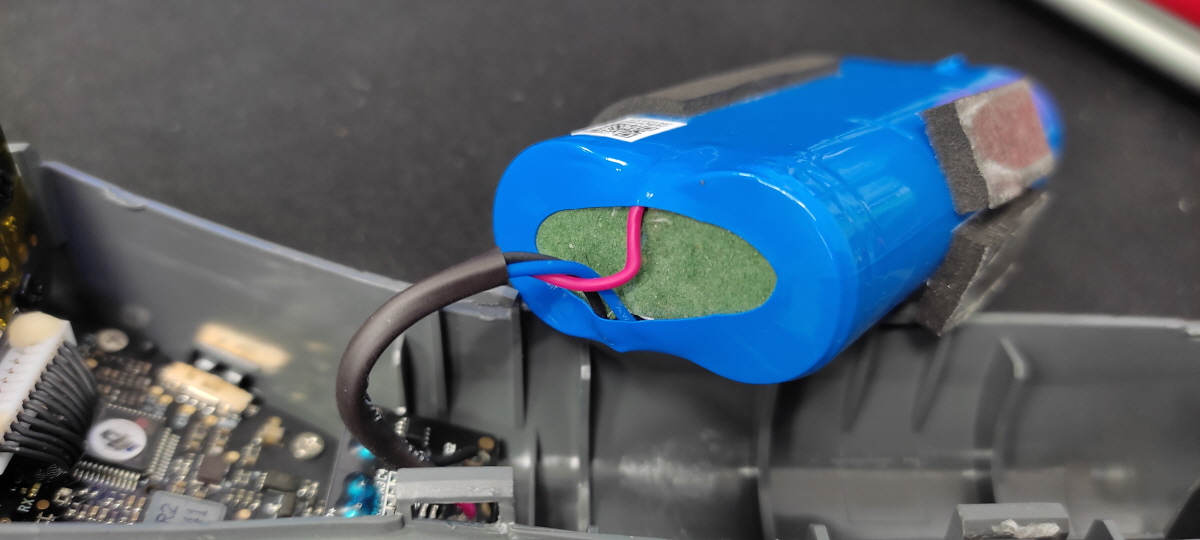

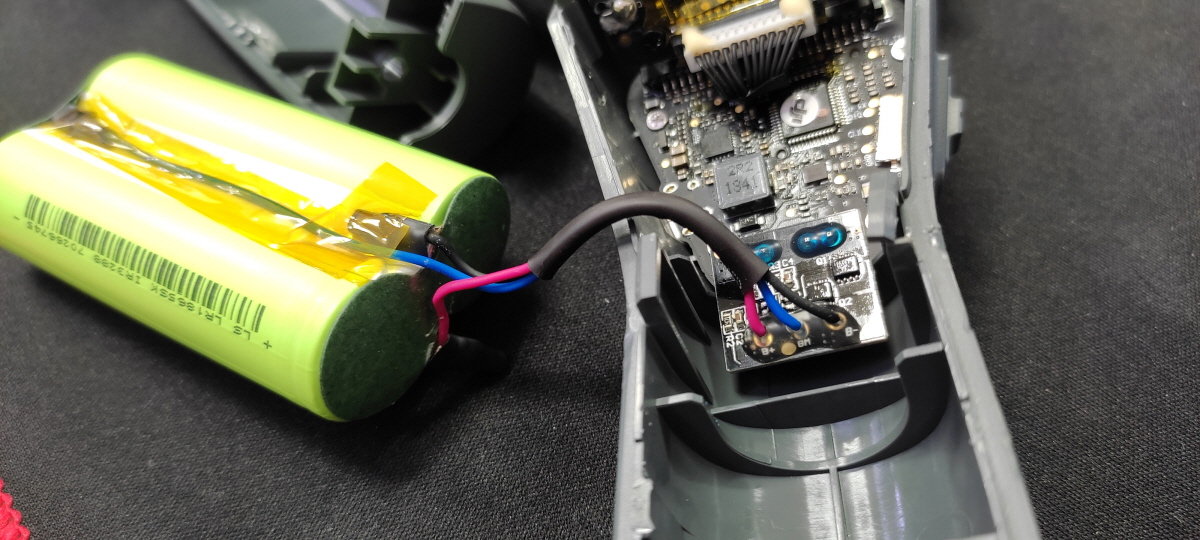

연결된 전선들을 확인하고 사진도 남겨둔다.

아래의 사진을 보면 알겠지만 별다른 특징은 없어 보인다. 가지고 있는 새 18650 배터리를 그대로 연결하면 될 듯하다.





오즈모 모바일 2에 달려있는 배터리 정보이다.

LR18655K, 3.6 Vdc, 2600mAh

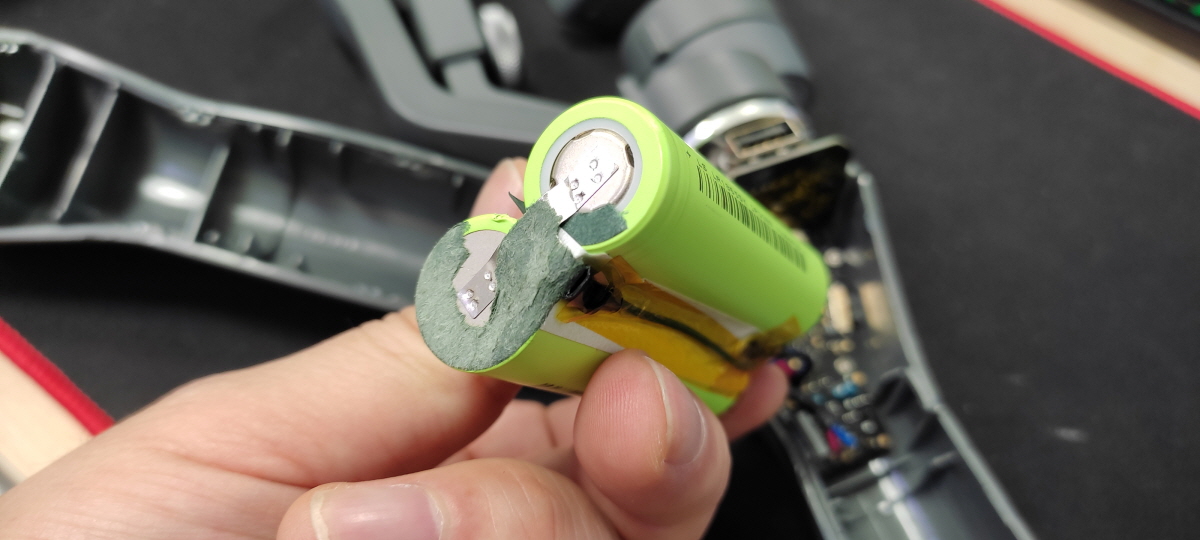

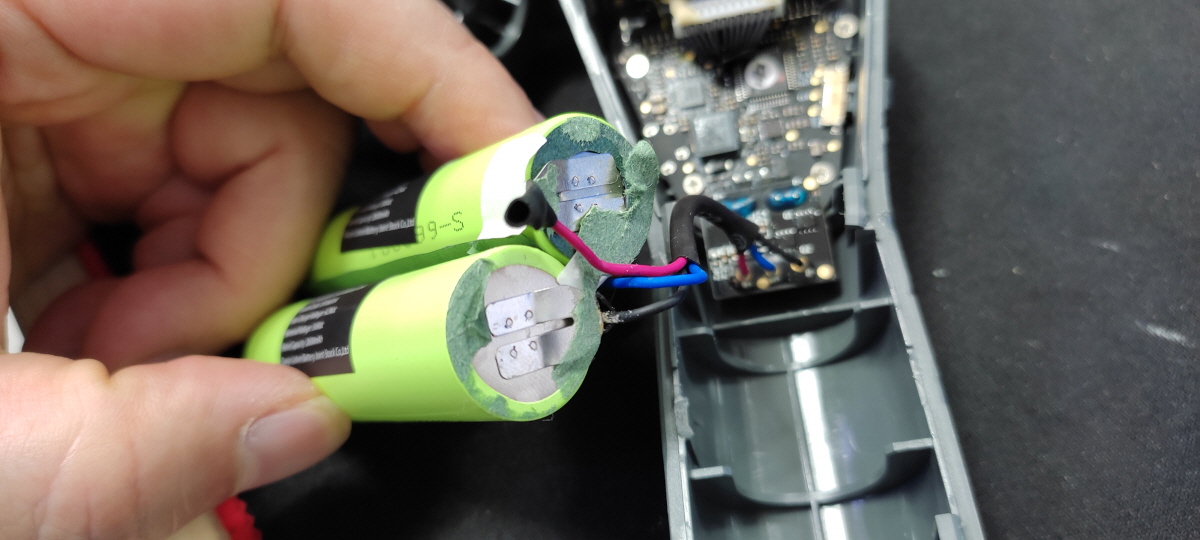

달려있는 전선과 스팟부분은 그대로 사용해야 하기에 조심스럽게 분리한다.







​



















오즈모 모바일 2 18650 배터리 교환 팁



혹시 몰라 오즈모 모바일 2 배터리 교환시 팁 하나 남겨본다. 새 18650 구입후 납땜을 하면 납이 잘 붙지않는다. 이런 경우 아래의 방법대로 사포로 접지부분을 문질러주면 납땜이 아주 잘 붙는다.

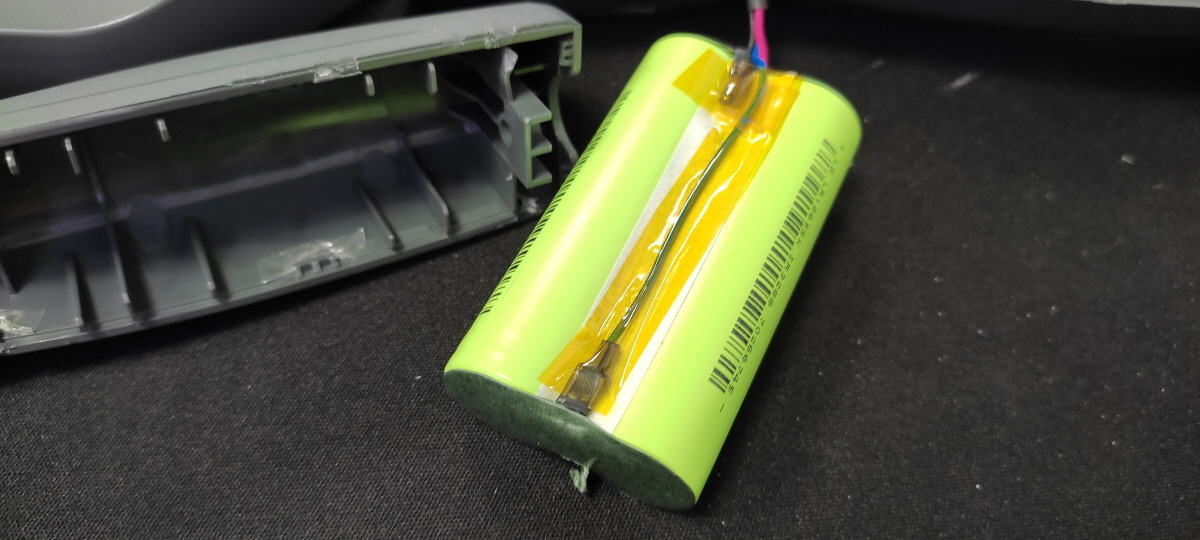

오즈모 모바일2 교환될 배터리

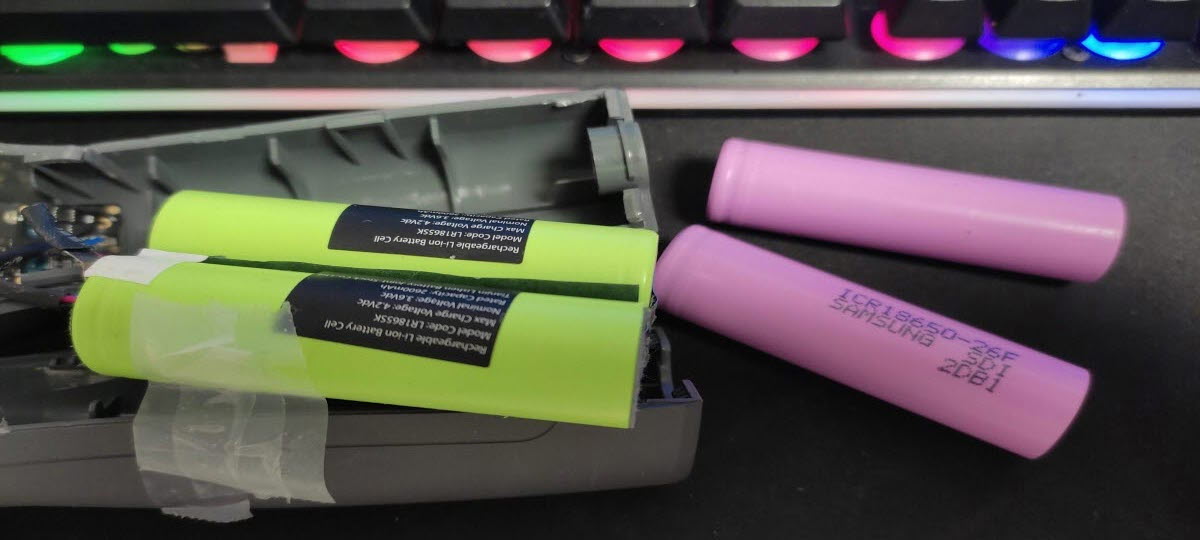

삼성 SDI 18650으로 교환을 해본다.





배터리를 원래 달려있는 접속 방법대로 납땜 후 역순으로 오즈모 모바일 2 재조립을 하면 된다. 아쉽게도 재조립 후 사진을 찍어두지 못했다. 하지만 오즈모 모바일 2는 정상적으로 잘 작동이 되었다. 그리고 가능한 분리 시 짐벌의 축도 확인해 두면 좋겠다.
